HQ-1007靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上，采用了新形式的差動傳感器。采用新式差動傳感器是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了原有應變片式靶式流量計溫漂大，抗過載（沖擊）能力差，存在靜態密封點等種種缺陷，不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量計所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
1、主要技術參數表
被測介質 | 液體；氣體；蒸汽 |
公稱直徑 | 插入式65～5000mm |
公稱壓力 | 0.6～42MPa |
介質溫度 | -100℃～+350℃ |
精確度 | ±1.0% |
范圍度 | 1：5（液體） | 1：10（液體、氣體） | 1：30（液體、氣體） | 1：12（蒸汽） |
補償形式 | 溫度補償；壓力補償 |
重復性 | 0.05%～0.08% |
供電電源 | 機內自備鋰電池（3.6V）；外供電源24VDC |
輸出形式 | 現場顯示；4～20mA,二線制；脈沖0～5V；RS485/RS232；HART |
測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 |
防爆標志 | ExdⅡBT4 |
防護等級 | IP65;IP67 |
法蘭規格 | 流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 |
2、典型應用
氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽類：過熱蒸汽、飽和蒸汽。
三、流量計測量范圍選擇（超出流量范圍的可以訂做）
1、標準水流量測量范圍表
公稱口徑DN(mm) | 流量計測量范圍(m3 /h) | 靶徑比范圍 | 最大壓降（kPa） |
15 | 0.1～3 | 0.8～0.5 | 75.53 |
20 | 0.17～5 | 0.8～0.5 | 55.12 |
25 | 0.3～9 | 0.8～0.4 | 34.45 |
32 | 0.5～14 | 0.8～0.3 | 24.12 |
40 | 1.0～24 | 0.8～0.3 | 17.23 |
50 | 1.5～40 | 0.8～0.3 | 6.89 |
65 | 2.5～60 | 0.7～0.35 | 5.51 |
80 | 3.5～90 | 0.7～0.35 | 4.31 |
100 | 5～140 | 0.7～0.3 | 2.76 |
125 | 6～200 | 0.7～0.3 | 2.07 |
150 | 10～300 | 0.6～0.25 | 1.38 |
200 | 18～560 | 0.6～0.25 | 0.89 |
250 | 25～800 | 0.5～0.25 | 0.56 |
300 | 40～1200 | 0.5～0.2 | 0.35 |
350 | 50～1500 | 0.5～0.2 | 0.01 |
400 | 65～2000 | 0.5～0.2 | 0.07 |
450 | 90～2600 | 0.4～0.2 | 0.06 |
500 | 110～3300 | 0.4～0.2 | 0.05 |
550 | 140～4100 | 0.35～0.2 | 0.04 |
600 | 170～5000 | 0.3～0.15 | 0.03 |
700 | 230～6800 | 0.3～0.15 | 0.011 |
800 | 300～9000 | 0.3～0.15 | 0.0083 |
900 | 370～11000 | 0.3～0.15 | 0.0062 |
1000 | 470～14000 | 0.2～0.1 | 0.0055 |
1100 | 560～16000 | 0.2～0.1 | 0.0041 |
1200 | 670～20000 | 0.2～0.1 | 0.0034 |
1300 | 780～23000 | 0.2～0.1 | 0.0028 |
1400 | 900～27000 | 0.2～0.1 | 0.0018 |
1500 | 1050～31000 | 0.2～0.1 | 0.0016 |
1600 | 1200～32500 | 0.2～0.1 | 0.0014 |
1700 | 1350～36500 | 0.2～0.1 | 0.0012 |
1800 | 1510～40800 | 0.2～0.1 | 0.0011 |
1900 | 1680～45500 | 0.2～0.1 | 0.0010 |
2000 | 1850～50000 | 0.2～0.1 | 0.0009 |
2100 | 1980～55800 | 0.2～0.1 | 0.0008 |
注：實際壓降=（實際流量/滿量程流量） ×滿量程最大壓降。
2、流量計法蘭連接
a、法蘭規格：公稱壓力0.6MPa～42.0MPa；
b、法蘭尺寸主要采用國家標準GB/T系列，并可采用化工行業標準HG系列、
機械行業標準JB/T系列，也可協商提供按照客戶要求的法蘭。
標準水流量測量范圍表
公稱口徑DN(mm) | 流量計測量范圍(m3 /h) | 靶徑比范圍 | 最大壓降（kPa） |
15 | 0.1～3 | 0.8～0.5 | 75.53 |
20 | 0.17～5 | 0.8～0.5 | 55.12 |
25 | 0.3～9 | 0.8～0.4 | 34.45 |
32 | 0.5～14 | 0.8～0.3 | 24.12 |
40 | 1.0～24 | 0.8～0.3 | 17.23 |
50 | 1.5～40 | 0.8～0.3 | 6.89 |
65 | 2.5～60 | 0.7～0.35 | 5.51 |
80 | 3.5～90 | 0.7～0.35 | 4.31 |
100 | 5～140 | 0.7～0.3 | 2.76 |
125 | 6～200 | 0.7～0.3 | 2.07 |
150 | 10～300 | 0.6～0.25 | 1.38 |
200 | 18～560 | 0.6～0.25 | 0.89 |
250 | 25～800 | 0.5～0.25 | 0.56 |
300 | 40～1200 | 0.5～0.2 | 0.35 |
350 | 50～1500 | 0.5～0.2 | 0.01 |
400 | 65～2000 | 0.5～0.2 | 0.07 |
450 | 90～2600 | 0.4～0.2 | 0.06 |
500 | 110～3300 | 0.4～0.2 | 0.05 |
550 | 140～4100 | 0.35～0.2 | 0.04 |
600 | 170～5000 | 0.3～0.15 | 0.03 |
700 | 230～6800 | 0.3～0.15 | 0.011 |
800 | 300～9000 | 0.3～0.15 | 0.0083 |
900 | 370～11000 | 0.3～0.15 | 0.0062 |
1000 | 470～14000 | 0.2～0.1 | 0.0055 |
1100 | 560～16000 | 0.2～0.1 | 0.0041 |
1200 | 670～20000 | 0.2～0.1 | 0.0034 |
1300 | 780～23000 | 0.2～0.1 | 0.0028 |
1400 | 900～27000 | 0.2～0.1 | 0.0018 |
1500 | 1050～31000 | 0.2～0.1 | 0.0016 |
1600 | 1200～32500 | 0.2～0.1 | 0.0014 |
1700 | 1350～36500 | 0.2～0.1 | 0.0012 |
1800 | 1510～40800 | 0.2～0.1 | 0.0011 |
1900 | 1680～45500 | 0.2～0.1 | 0.0010 |
2000 | 1850～50000 | 0.2～0.1 | 0.0009 |
2100 | 1980～55800 | 0.2～0.1 | 0.0008 |
注：實際壓降=（實際流量/滿量程流量） ×滿量程最大壓降。

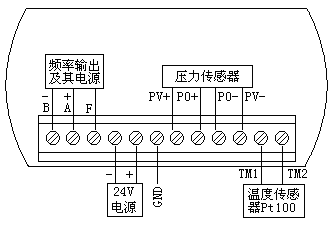

1、儀表輸出形式
a、電流輸出：４～20mA；電源：15-36VDC，二線制；
b、脈沖輸出：0～1000Ｈz ；內阻1000歐 ；電源：15-36VDC；10mA；
c、RS232/RS485 接口 ；電源：15-36VDC；10mA；
d、HART；電源：15-36VDC，二線制；
